一、產品介紹

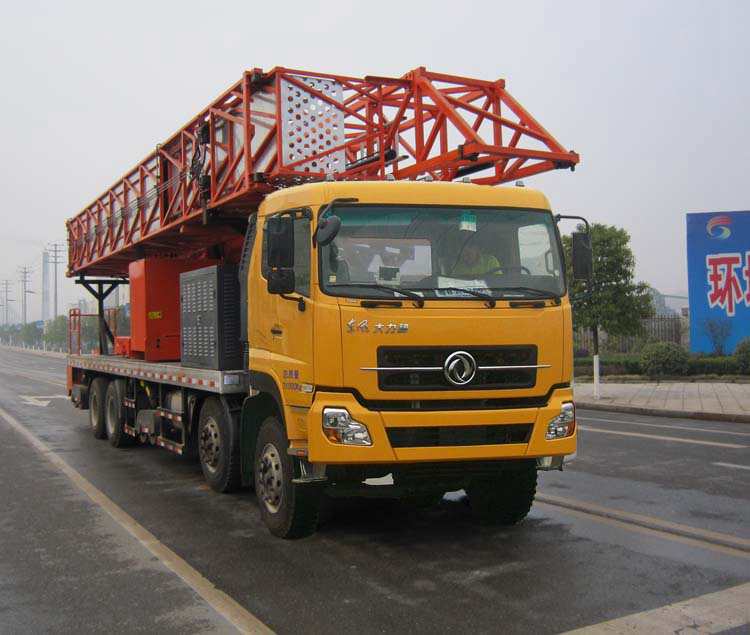

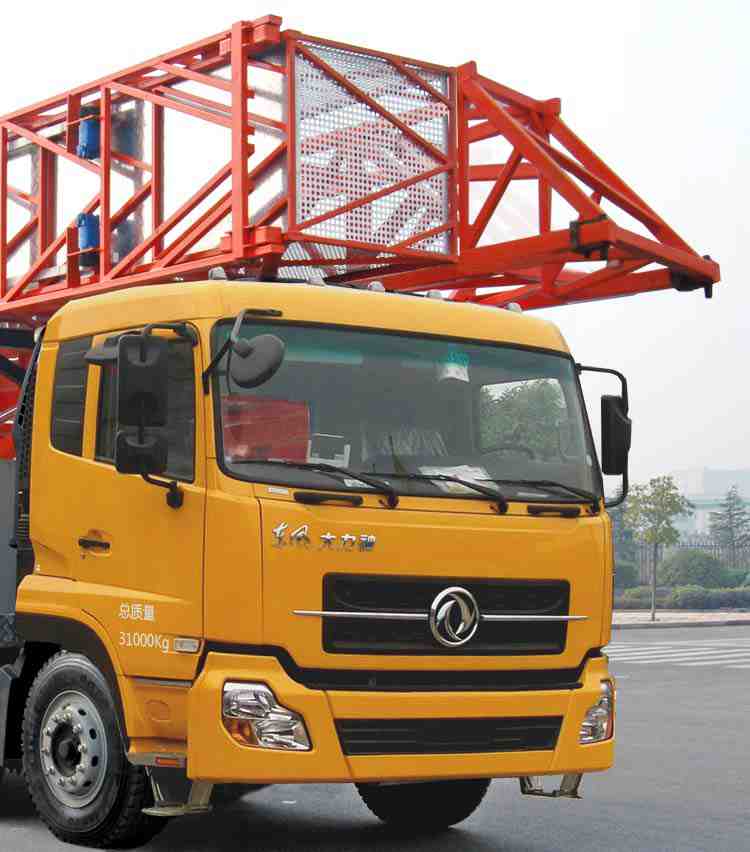

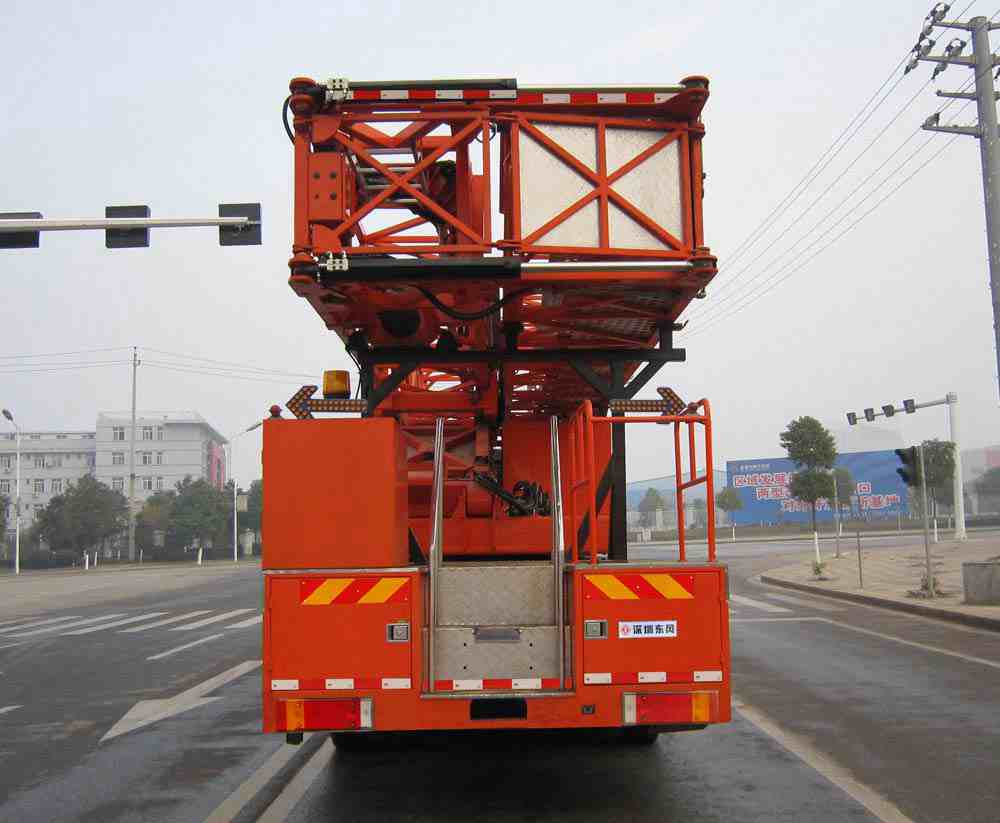

EQ5310JQJ18 東風牌橋梁檢測作業車是東風公司自主設計開發的高科技產品。整車由底盤和上裝部分組成,底盤承載能力大,動力強勁;上裝部分采用桁架式結構,穩定性好,承載能力大,通道式工作平臺,作業方便。采用電液控制,并配置有對講裝置,可視監控系統,安全報警裝置,穩定裝置,液控自動行使裝置,備用動力,備用發電機等。該車結構緊湊,操作方便靈活,作業范圍廣,安全可靠。廣泛適用于大中型橋梁的病害維修和預防性檢查作業,如對大橋下面各結構進行全面的檢查、維修與維護(油漆、噴砂、安裝、拆卸),包括對大橋主梁梁底裂紋檢測和全橋支座檢查養護,也可以安裝和維護橋下管道和電纜。
二、主要性能及特點
●橋梁檢測作業車工作時只占一個車道,不影響其它車輛通行。
●橋梁檢測作業車底盤采用知名品牌,承載能力大,動力強勁,性能優越,穩定性好。
●橋梁檢測作業車采用先進的變幅機構和平臺伸縮機構,副車架和回轉底座采用獨特的箱型結構形式,以確保產品工作平穩、安全。
●采用液壓驅動自行走系統,提高產品作業效率。
●配以備用汽油機系統和發電機系統,為檢測提供方便。
●液壓系統設計先進,元器件均采用國內外知名品牌,安全、可靠,且操作簡單方便;液壓油缸采用專業配套液壓油缸件廠生產的液壓油缸,所有油缸密封件均采用進口Parker密封件。
●重要結構件選用進口高屈服強度鋼材,結構形式是經過多次有限元分析及驗證以后優化而成,以確保變幅裝置、桁架、工作平臺及回轉架等安全可靠。
●配以攝像頭和對講系統等通訊設備,為駕駛室與工作平臺人員之間的交流提供方便。
三、技術參數
項 目 |
單位 |
參數 |
|
底盤 |
|
東風DFL1311A10 (國四) |
|
驅動型式 |
|
8*4 |
|
發動機型號 |
Kw |
ISLe315 40 |
|
外形尺寸(長*寬*高) |
mm |
12985,11985X2500X4000 |
|
最大總質量 |
kg |
31000 |
|
作 業 性 能 參 數 |
橋下最大水平作業范圍 |
m |
16 |
橋下最大下降深度 |
m |
7 |
|
平臺寬度 |
m |
1.2 |
|
平臺最大負載 |
Kg |
700 |
|
平臺末端最大負載 |
Kg |
350 |
|
跨越護欄高度 |
m |
3.0 |
|
跨越人行道寬度 |
m |
3.0 |
|
第一回轉 |
(°) |
90 |
|
第二回轉 |
(°) |
180 |
