- 叉車式檢衡車—匯斯誠牌DWJ5310JJHBB5型計量檢衡車（國五叉車型）
- 發表于：2018-08-26 分類：四軸計量檢衡車 瀏覽次數： 來源于：原創

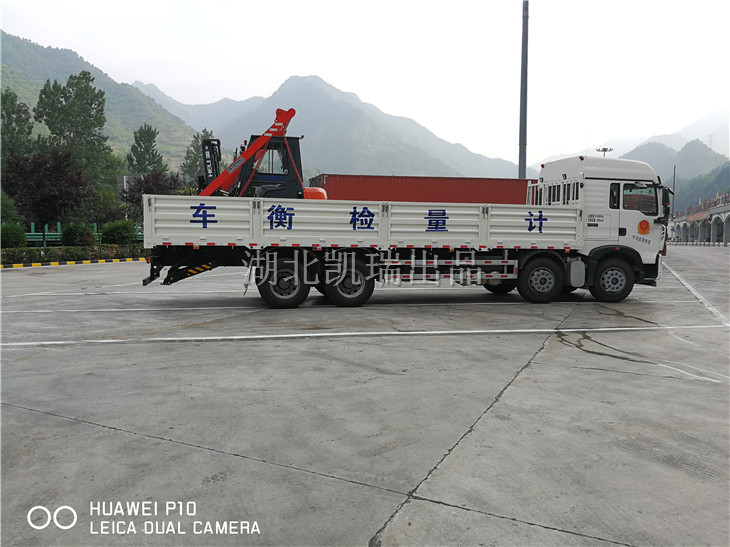

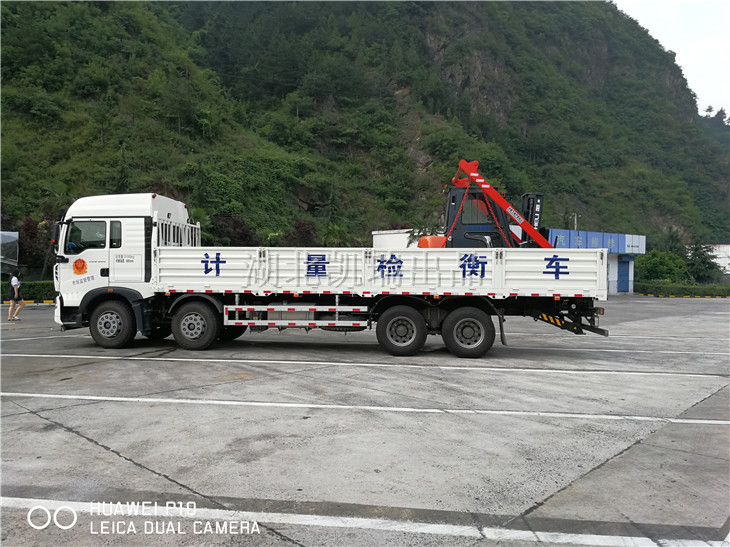

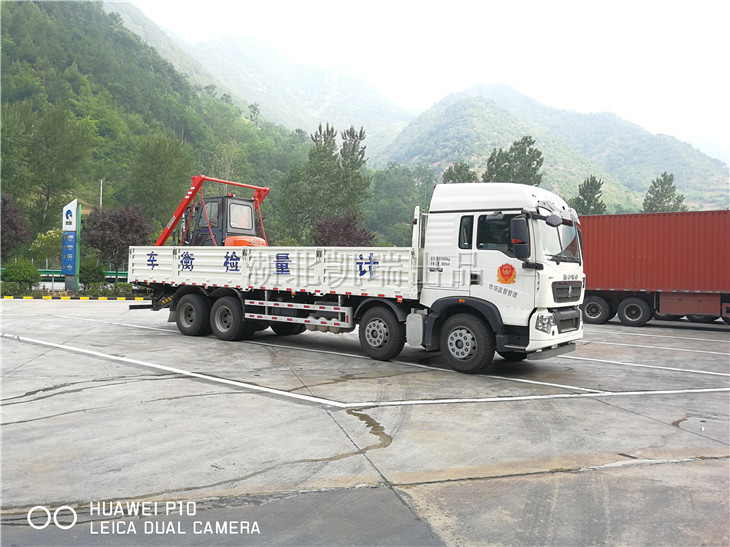

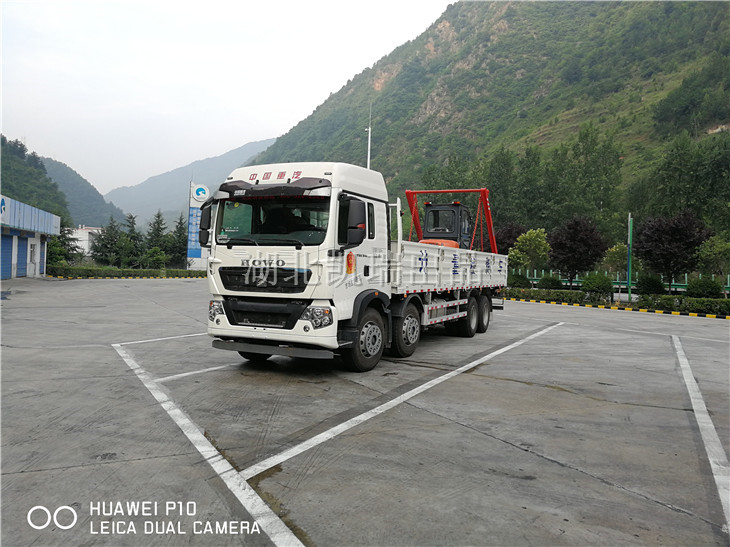

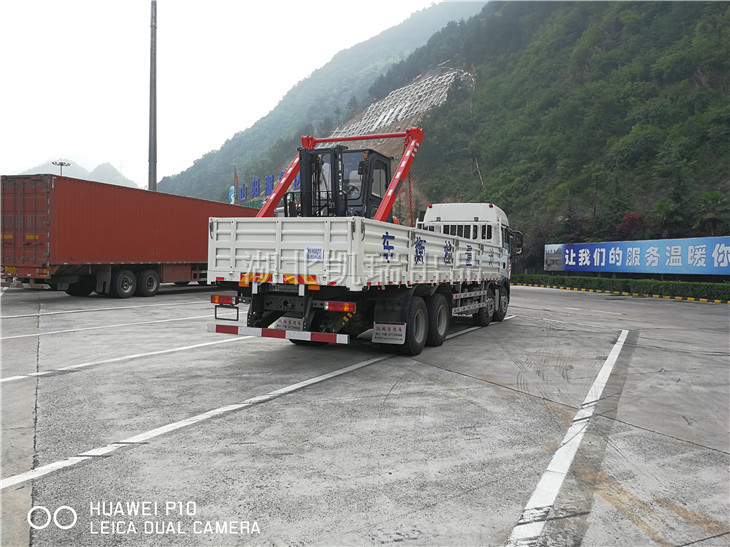

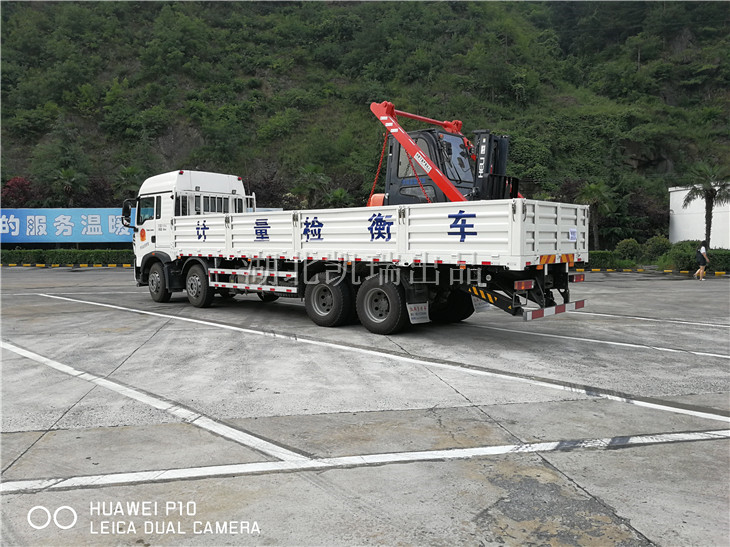

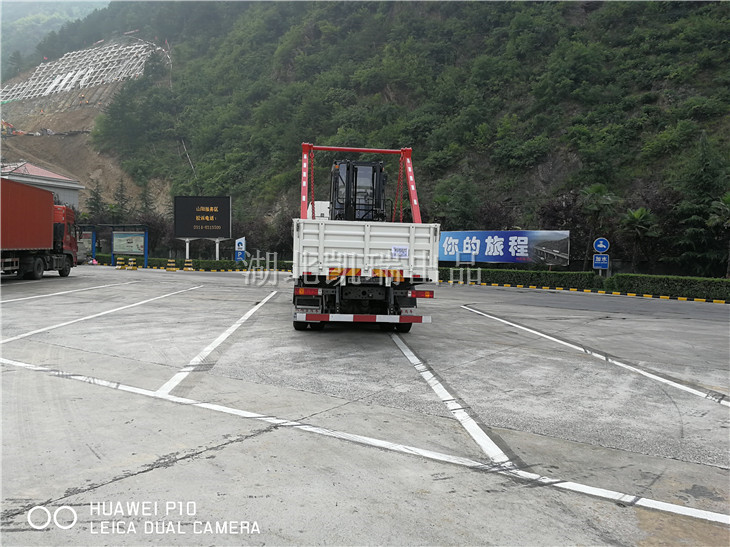

車輛外觀
重汽T5G 31噸計量檢衡車由底盤,砝碼,砝碼架,叉車,車箱組成,車廂整體為白色，車箱底部輔設≥5mm厚的防滑鋼；車廂橫梁、縱梁連接為鉚接結構。吊機后置，可加裝操作平臺，整體型副車架，配裝工具箱、備胎架。
車輛底盤
本車采用重汽T5G原裝底盤，重汽MC07.34 50國五340馬力發動機，動力強勁，性能可靠，軸距1800+4300+1350MM，295/80R22.5輪胎，外形尺寸11500×2500×3800MM，帶原廠ABS。
車輛上裝
合力2.5噸內燃平衡重叉車，帶有暖風、駕駛室，折疊貨叉等配置，標配16個砝碼，可根據客戶需求增加。
工藝特點
1.擺臂結構，變截面等應力箱型框架結構，采用高強度鋼全焊接。
2.液壓系統，采用柱塞泵通過取力器、變速箱與柴油發動機聯接。擺臂液壓系統開式油路控制。操作起/降起重動作，液壓傳動機構設計合理。
3.控制，常規控制，通過安裝左側的有線遙控操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。
4.安全裝置，液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖。
配置參數
|
【整車技術參數】 |
|||||
|
產品商標 |
公告批次 |
295 |
|||
|
產品名稱 |
產品型號 |
||||
|
總質量(Kg) |
罐體容積(m3) |
|
|||
|
額定載質量(Kg) |
|
外形尺寸 |
,3850,3920 |
||
|
整備質量(Kg) |
30870,30805 |
貨廂尺寸 |
300×800,600,550 |
||
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
||
|
駕駛室準乘人數(人) |
2,3 |
鞍座最大載質量(Kg) |
|
||
|
接近角/離去角(°) |
前懸/后懸 |
20,1430/2595,1430/2520,1430 /2495, 1430/2320,1430/2295 |
|||
|
軸荷(Kg) |
6500/7000/17500(二軸組) |
最高車速(Km/h) |
89,110 |
||
|
備注 |
1.主要用于技術監督局或計量檢測所配備檢測汽車衡器專用移動式計量檢定車;2.選裝質量 相等外形為圓形或矩形砝碼(根據汽車衡來選裝),砝碼可選用質量 1000kg 級別或 2000kg 級別的, 砝碼總質量14000kg;3.側防護裝置所用材料為鋁材質,與車架螺栓連接,后防護裝置 所用材料為Q235,與車架連接方式為螺栓連接,截面尺寸為:120×60×2400(mm),離地高 500mm;4. 選裝不同的貨箱欄板結構 ,選裝工具箱位置,隨底盤選裝駕駛室,選裝遮陽罩,選裝 后風窗;5.選裝內燃平衡重式叉車型號/叉車重量/額定起重量/最大起升高度/載荷中心距的 對應關系是 : (CPCD25、CPC25、HT25D)/3680kg/2500kg/3000mm/500mm, (CPCD30、CPC30、 HT30D)/4270kg/3000kg/3000mm/500mm;該車安裝砝碼架,砝碼,叉車裝卸裝置;6.裝有ABS,ABS 型號:4460046300,ABS生產企業:威伯科汽車控制系統(中國)有限公司; 7. 選裝EBS,EBS系 統型號為EBS3，生產企業為威伯科（上海）管理有限公司;8.安裝具有衛星定位功能的行車 記錄儀;9.尺寸對應關系(總長=前懸+軸距+后 懸):12000=1430+1800+4600+1350+2820=1430+1800+4575+1400+2795,11500=1430+1800+4600 +1350+2320=1430+1800+4575+1400+2295=1430+1800+4300+1350+2620=1430+1800+4275+1400 +2595,10900=1430+1800+3800+1350+2520=1430+1800+3775+1400+2495 |
||||
|
【底盤技術參數】 |
|||||
|
底盤型號 |
底盤名稱 |
||||
|
商標名稱 |
生產企業 |
有限公司 |
|||
|
軸數 |
輪胎數 |
||||
|
軸距 (mm) |
1800+3800+1350,1800+3775+1400,1800+4300+1350,1800+4275+1400,1800+4600+1350,1800+ 4575+1400 |
||||
|
輪胎規格 |
|||||
|
鋼板彈簧片數 |
11/11/12,11/11/10,3/3/10,3/3/5,3/3/4,2/2/4,3/3/-,2/2/-,3/3/-/-,2/2/-/- |
前輪距 |
|||
|
燃料種類 |
后輪距 |
||||
|
排放依據標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
||
|
MC07.34-50 WP8.350E51 |
中國重型汽車集團有限公司 濰柴動力股份有限公司 |
6870 7800 |
251 257 |
||
