    檢衡車底盤加固 T5G四軸檢衡車(一)
    發表于:2020-09-12    分類:技術支持   瀏覽次數:   來源于:原創

         計量檢衡車作為衡器檢測的專用車輛,主要是底盤、吊臂、砝碼、車箱、砝碼定位裝置等幾種部件組成,底盤作為承載部分,直接影響整車的使用安全,為了能讓底盤的穩定性更強,底盤入廠之后首要處理的就是底盤部分,增強底盤的專用性。
        我們以重汽T5G專用底盤為例,要想成為適應檢衡車改裝的底盤,需要對底盤做下列改動才能實現,主要是副梁、吊機安裝為加固、底盤部件專用化布置、擋泥板定位固定、車架橫梁改動、選裝輔助支撐腿安裝等幾部分,下面我們對各部分逐一介紹,讓您對檢衡車底盤有更清晰的概念,同時在選購檢衡車時也能要求改裝廠,實現底盤的專用化。
        1、底盤到廠后首先測量底盤的長度,固定底盤使用區域,對吊機安裝位確定;
        吊機安裝位置確定時,需要注意車架橫梁位置,車架橫梁的間距,尾燈支架、拖車鉤的裝置是否對吊機安裝干涉。同時為了能達到后加裝的電器設施有專用的線路走電和保險盒,需對線束提前固定在底盤大梁內側,方便接倒車影像、照明燈、爆閃燈等電器。

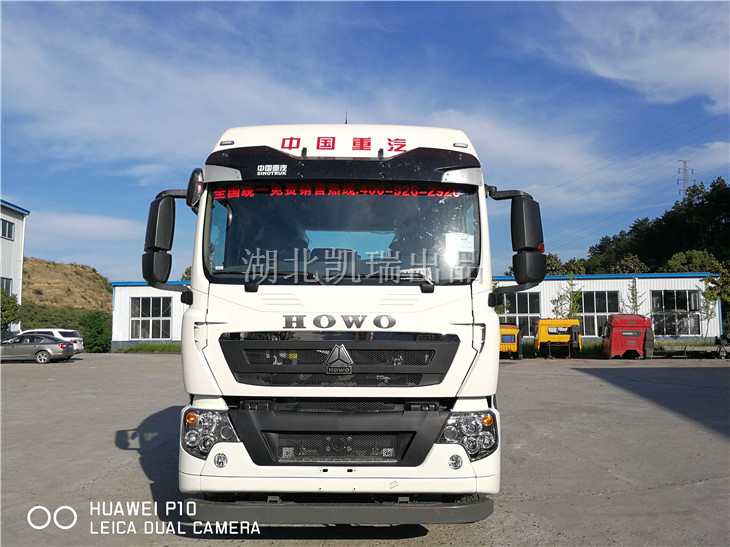

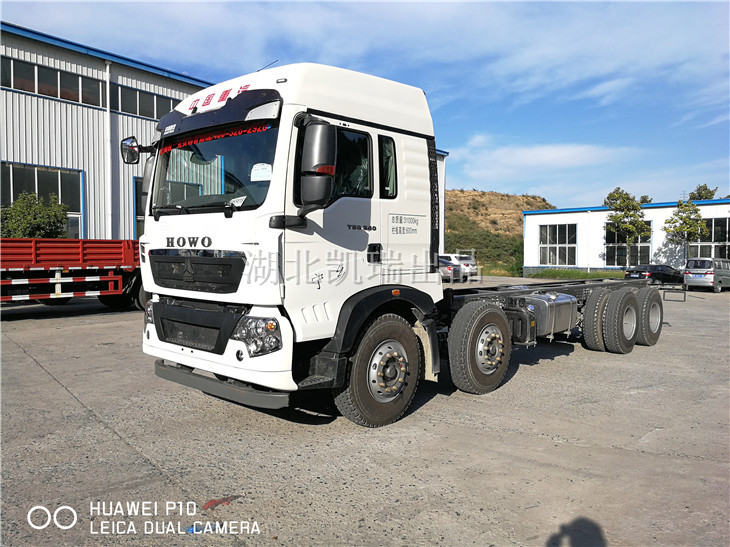

    T5G檢衡車專用底盤

    T5G檢衡車專用底盤

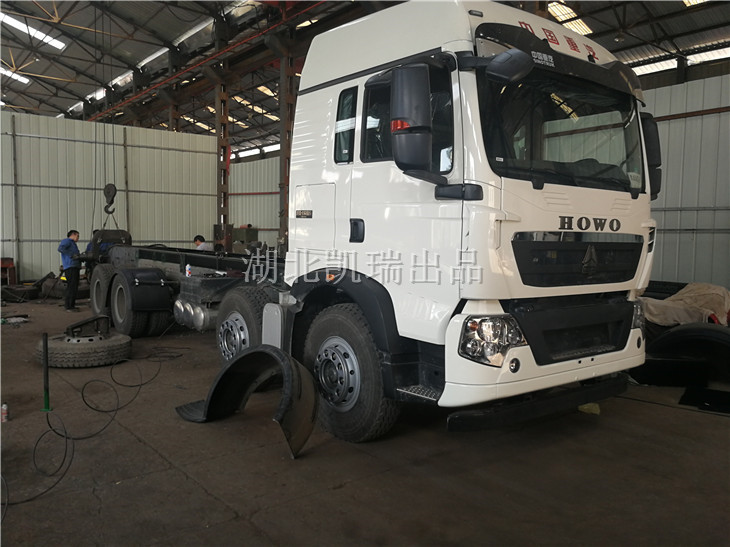

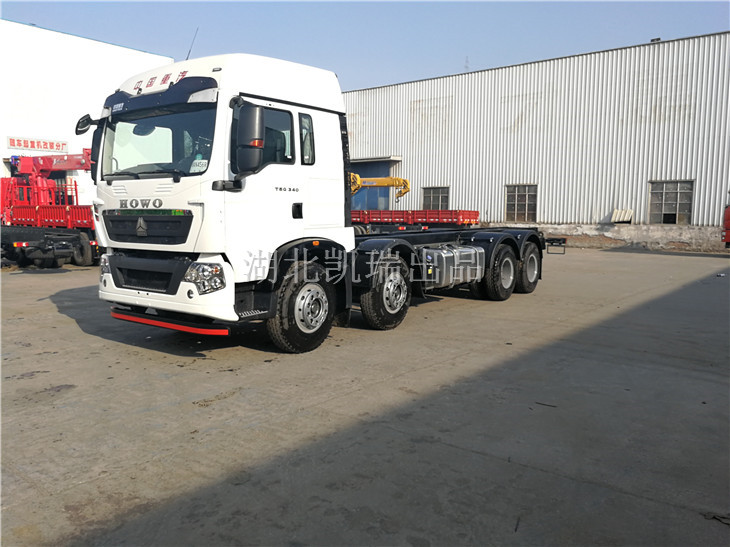

    T5G底盤入廠

    T5G底盤入廠


        2、確定加固板的長度,連接板位置,對加固板冷鉚加固;
        加固板為為了安裝吊機,加強此位置大梁與副梁的整體性的一種手段,通常的長度為,四軸的橫梁鉚釘以后均為加固板,使吊機的整個重量,以及車輛運動狀態下吊機產生的擺動力量,均在加固版的位置,并能消化這些動能。

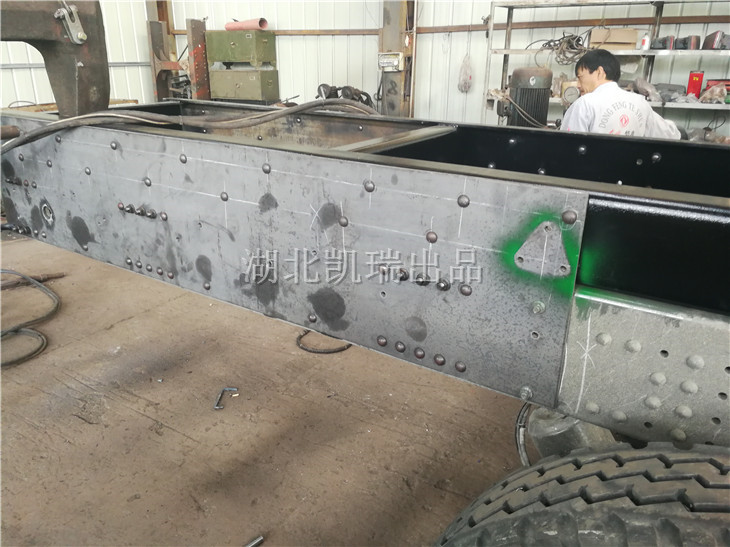

    加固板定位安裝鉚接

    加固板定位安裝鉚接



    擋泥板支架定位孔

    擋泥板支架定位孔

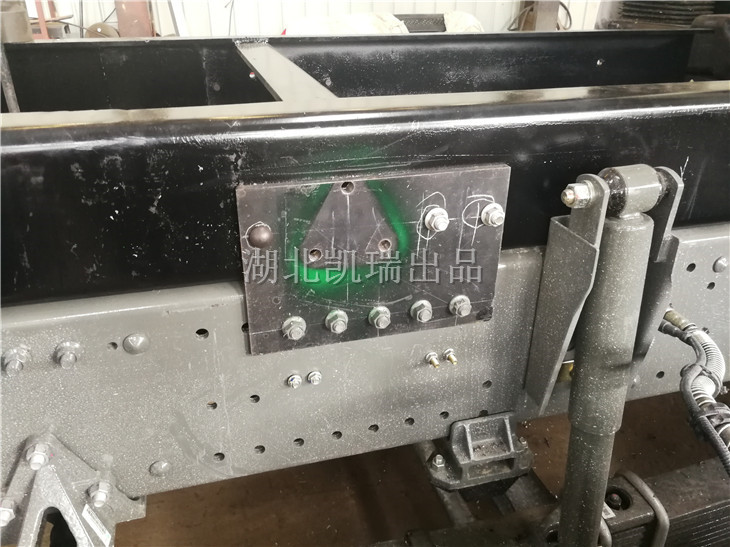

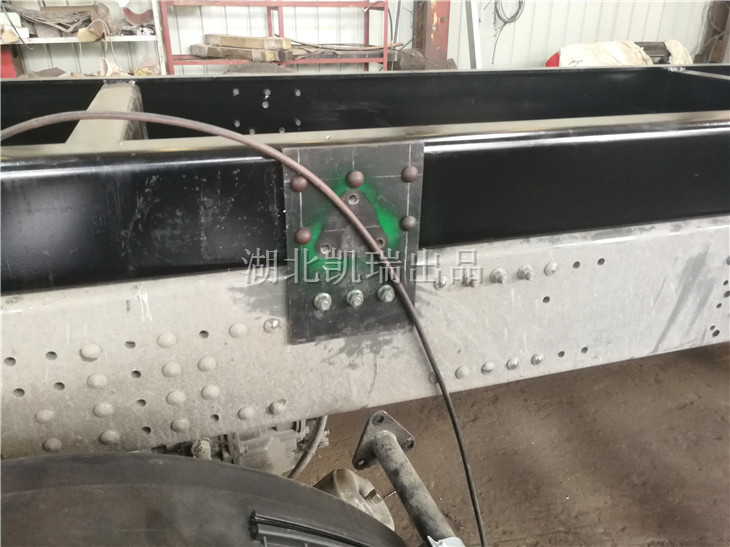

    連接板安裝樣式(1)

    連接板安裝樣式(1)



    連接板安裝樣式(2)

    連接板安裝樣式(2)



    加固板冷鉚加固副梁

    加固板冷鉚加固副梁

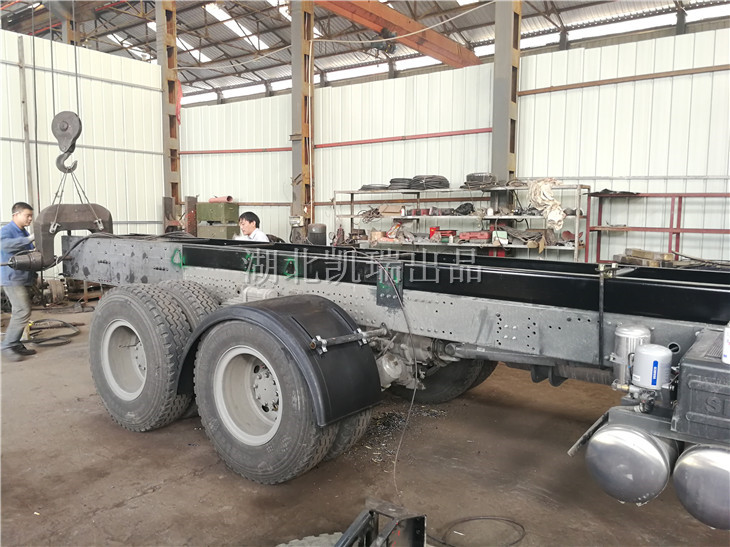

    安裝副車架及擋泥板

    安裝副車架及擋泥板


        3、確定工具箱、備胎架、液壓油箱、擋泥板支架位置,鉆孔后防松螺栓連接;
        工具箱基本上安裝吊機為的左側,方便拿;備胎根據車架的空間,如果車架有空間,安裝在油箱的對面,保證車輛平衡,如果沒有空間在安裝車廂內;液壓油箱和吊機一體的則無需考慮,如果是分體的,那么液壓油箱通常安裝在取力器的一側,方便油管的連接;擋泥板的固定通常以車輛后期的限位塊間隙,加高5cm,這樣就可保證輪胎過復雜路面不會碰到擋泥板上方,我們通常采用半包圍的數值、鋁合金擋泥板,包裹性好,防止車廂會被泥水腐蝕。

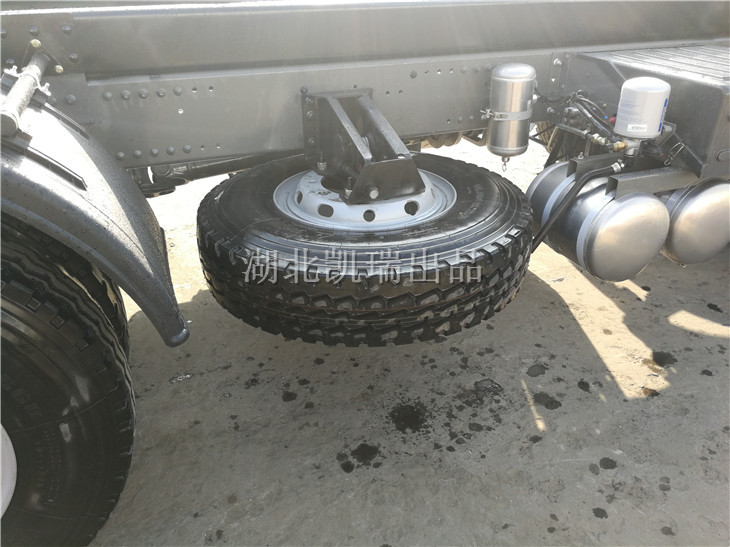

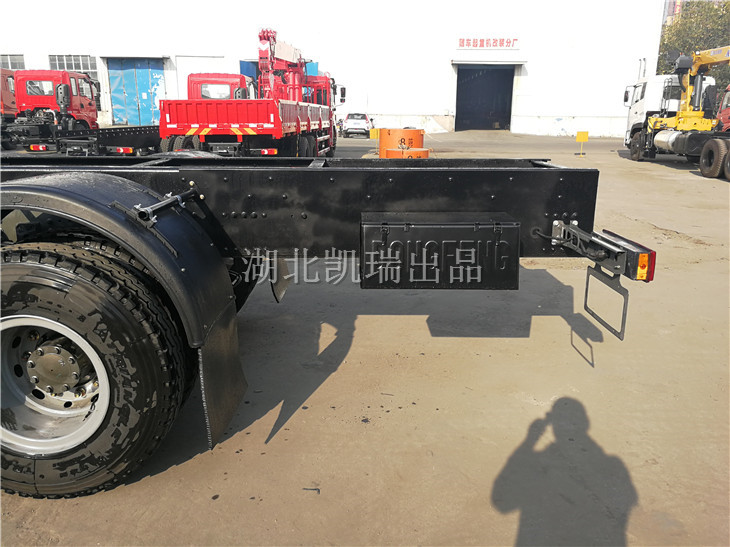

    備胎固定位置

    備胎固定位置



    工具箱固定位置

    工具箱固定位置



    樹脂材料擋泥板樣式

    樹脂材料擋泥板樣式

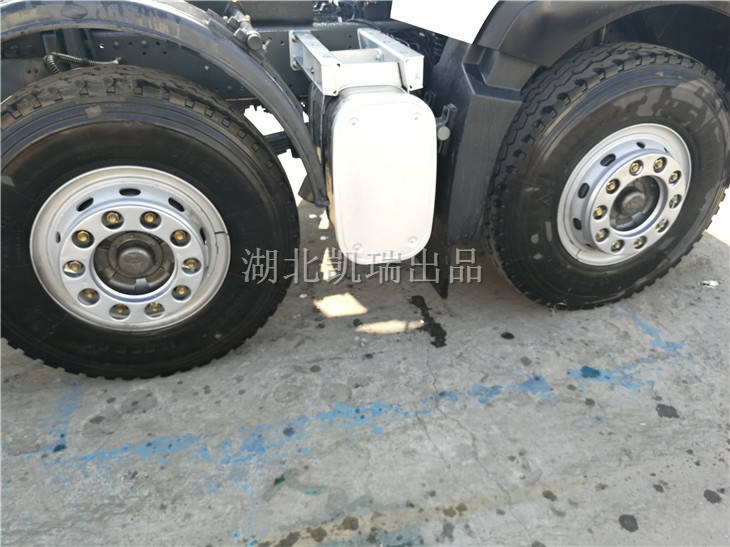

    一、二軸之間的排氣裝置

    一、二軸之間的排氣裝置

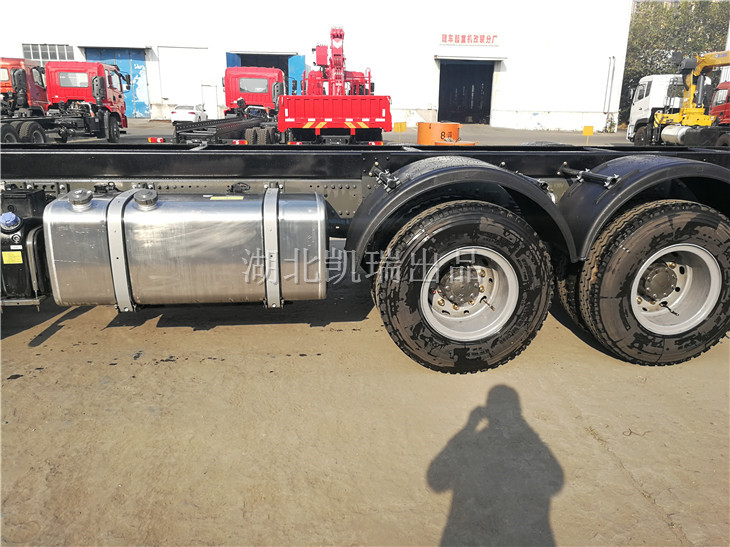

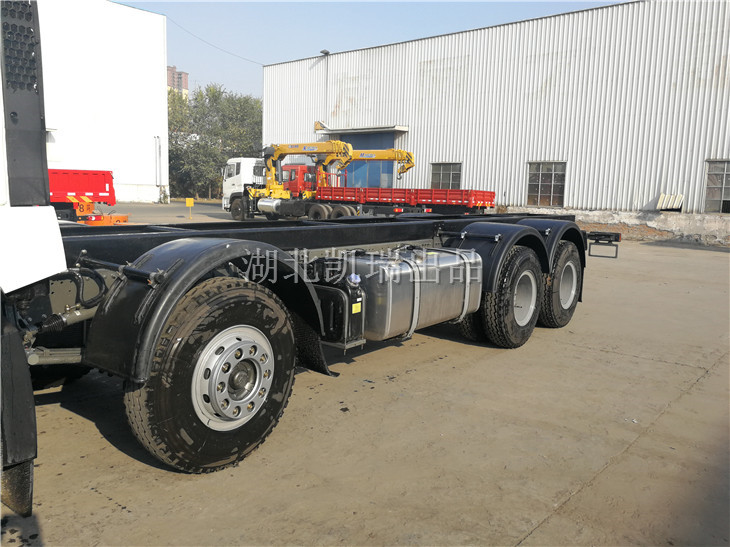

    底盤加固后的左側

    底盤加固后的左側



    底盤加固后的右側

    底盤加固后的右側



    清洗完畢后的檢衡車專用底盤

    清洗完畢后的檢衡車專用底盤


        4、安裝完畢后,固定輔助支撐腿,將輔助支撐腿安裝在一軸與二軸之間,或安裝在二軸后面;
        在遇到客戶要選裝輔助支撐時,基本上會安裝在安裝在一軸與二軸之間,或安裝在二軸后面,這就要求將液壓管路、安裝空間提前布置完畢,并對輔助支撐腿安裝點做好加強加固,保證整體的強度。

    輔助支撐腿

    輔助支撐腿

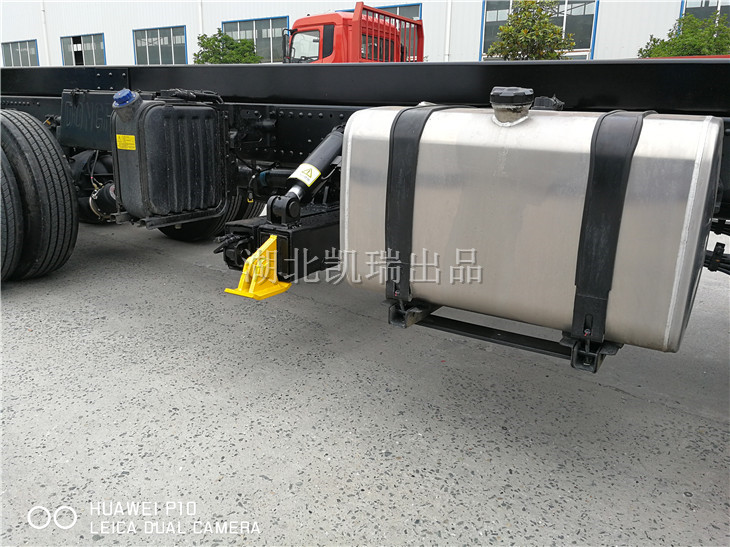

    輔助支撐裝置安裝后效果

    輔助支撐裝置安裝后效果


        5、底盤清洗,準備進入吊機安裝工序,做貨箱、砝碼定位裝置等;
        為了能更好的將液壓管路布置在底盤內側,需要在安裝貨箱前對吊臂的安裝,固定好吊機安裝位置,避免干涉貨箱安裝。
        上面幾個步驟就是一款檢衡車專用底盤加固的基本步驟,這樣加固后底盤,無論是吊機安裝位還是整車的承載部分都不能實現強度的提升,避免出現底盤副梁移位、車架閃動變形、副車架與車架之間的滑動等現象,購買檢衡車選用一款專用的底盤,為您后續減少了很多的麻煩。
