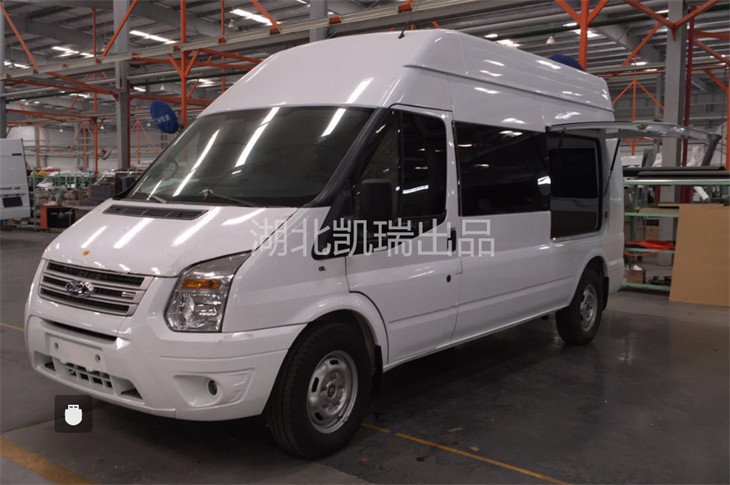

選用JX6581TA-M6江鈴全順客車底盤改裝成JX5048XJCMK6-H檢測車,采用柴油燃料,該車型外觀大方,車內空間充裕,動力性能好,滿足第六階段排放標準,在市區內通行不受任何限制。
一、方案設計
1、車輛選型
選用JX6581TA-M6江鈴全順客車底盤改裝成JX5048XJCMK6-H檢測車,該車型外觀大方,車內空間充裕,動力性能好,滿足第六階段排放標準,在市區內通行不受任何限制。

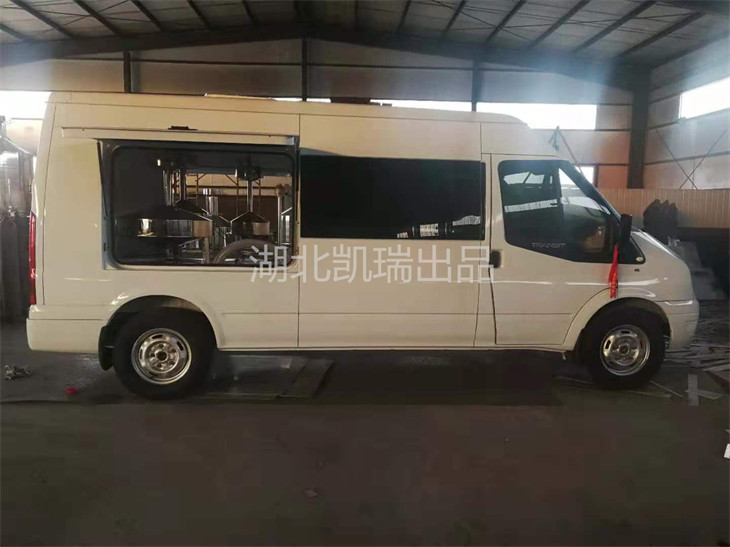

全順V348燃油加油機檢定車1
2、內部設計:
將乘務艙與后部檢定操作艙完全隔離,嚴禁油氣擴散到前艙,充分保證了前艙的乘坐和工作環境;為加速油氣的散發,在后艙車頂裝有大型手動天窗;后艙底板加裝花紋鋼板和設備緊固裝置,便于安裝設備和緊固設備。
3、檢測設備的配置:
安裝50L、50L及約200L異形儲油箱(或移動式卸油箱)2個,汽油、柴油分開,可單獨卸油到儲油罐,用于加油機檢測;
4、安全防護措施
前艙和后艙完全隔離,防止油氣擴散到前艙;數字溫度計有國家防爆證書;車輛安裝有導電拖帶、防火帽等防護措施,保證了現場操作的安全性。
二、技術指標
裝置型式:燃油加油機檢定系統為機械式
檢定對象:燃油加油機
檢定介質:燃油加油機為汽、柴油
2.1標準金屬量器組:
2.1.1名稱:二等標準金屬量器
2.1.2規格型號:BJL-DFZN-50L、50L
2.1.3最大允許誤差±2.5×10-4(負4次方)
2.1.4二等標準金屬量器的分度容積不得大于其標稱容量的5×10-5(負5次方)
2.1.5二等標準金屬量器的主體材料應用 1Cr18Ni9Ti不銹鋼板制造;
2.1.6金屬量器的外壁應光滑平整,以肉眼觀測,不得有凹凸現象;內壁應拋光處理,以保證金屬量器的液體殘留量最小。
2.1.7用于檢測油品的金屬量器,為防止產生泡沫,要在進液口內裝有倒液管,倒液管的上端應略低于金屬量器的溢流罩,下端應位于圓筒體部分的下部。
2.1.8為保證金屬量器注液時不存氣泡,排液時器壁的液體殘留量最小,上錐體的夾角和下錐體的夾角都應≤120°。
2.1.9、符合車載安裝金屬量器要求,可以將罐體與車廂設計成一體結構。

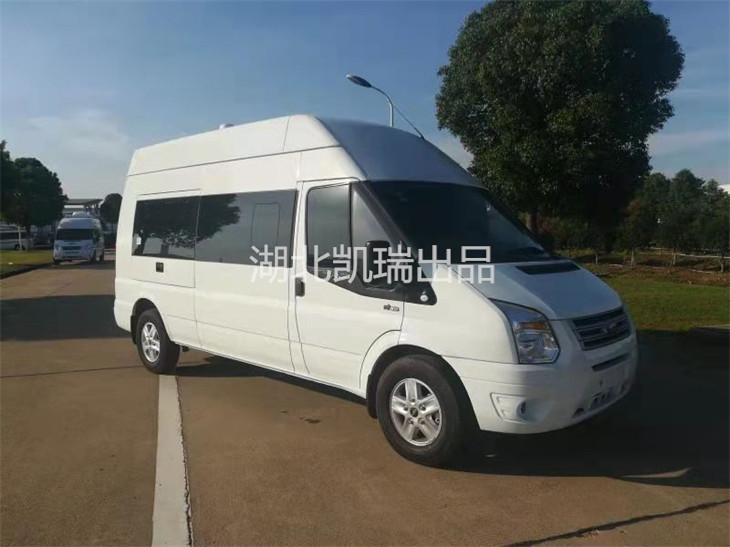

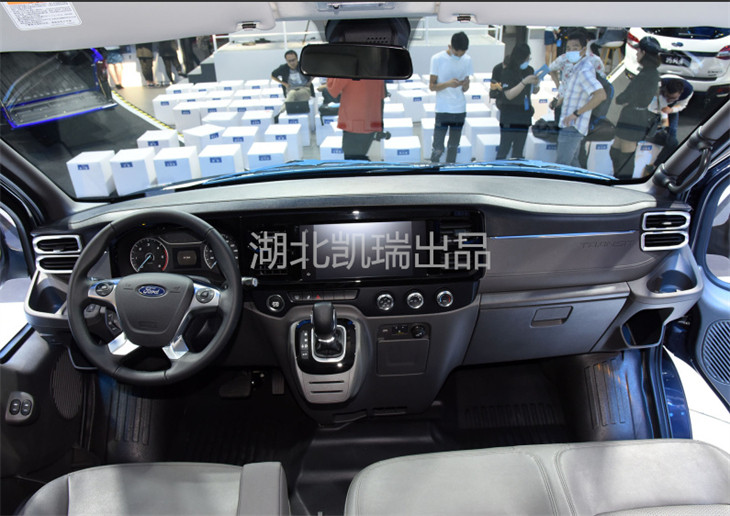

三、車輛參數(全順V348)
3.1車身尺寸(長×寬×高 mm):≤5780mm×1974mm×2490mm;
3.2品牌:合資品牌,白色
3.3產品名稱:江鈴全順牌JX5048XJCMK6-H檢測車
3.4載客人數:3-6人座
3.5軸荷:1690/2010
3.6輪胎規格:215/75R16LT
3.7輪胎數:4(一個備胎)
3.8軸距 (mm):3750
3.9底盤型號:JX6581TA-M6
3.10燃油種類:柴油
3.11底盤依據標準:國6
3.12發動機排量(L)及功率(Kw):2.198,103,渦輪增壓
3.13發動機型號:DURATORQ4D226H
3.14發動機生產廠家:江鈴汽車股份有限公司
3.15最高車速(Km/h):145;
3.16車輛樣式:中軸中頂
3.17變速箱樣式:自動擋;
四、改裝內飾
a、電器系統
(一)供電系統
1、正弦波逆變器:1500W DC12V 不帶充電功能,1套
2、DVD\GPS總成:DVD、GPS導航一體,帶倒車影像,1套
3、多功能換氣扇:DC12V,可雙向排風 ,1套
4、照明燈:LED白光燈,2套
(二)輔助設施:電器元件含保險、線纜等1套
b、外觀系統
1、外觀改裝根據客戶定制
2、車窗玻璃紙、后廂車窗、深色玻璃紙1套
c、車身改制

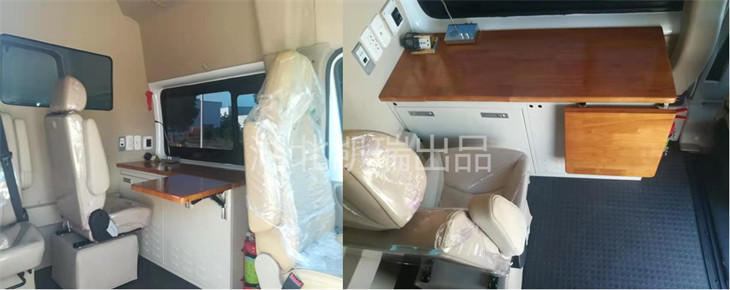

1、中隔斷總成、帶固定窗,后艙發泡隔斷1套
2、旋轉座椅,三點式安全帶改制 2套
3、辦公桌,鐵質骨架1套
4、后艙花紋鋼地板花紋鋼板材質1套
5、后艙上掀門,上掀門玻璃窗內側貼太陽膜2套
6、后艙鋁塑板內飾鋁塑板材質,可清洗,防弱酸堿,1套
7、安全天窗 HDY/700A 不帶換氣扇1套
8、滅火器干粉式1.05KG 只 1
9、平貼式推拉窗:第二排座椅對應的左右側玻璃窗,1套
10、對講機: 1套
五、主要部件的配置

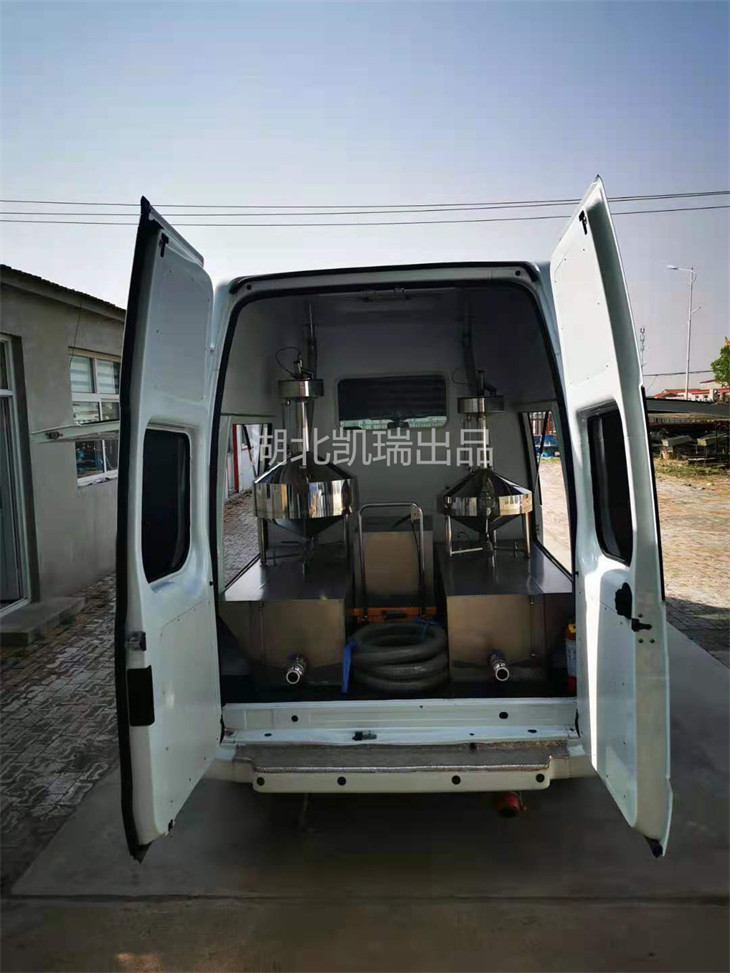

5.1 標準計量組,其中包括二等標準金屬量器、數字溫度計。標準量器和閥門材質為(304)不銹鋼。
5.1.1標準量器:用于計量加油機在一定時間內加入油品的容積。每次檢定完畢,通過手閥將油品放入回油庫。
5.1.2 手持?jǐn)?shù)顯溫度傳感器:傳感器放入罐體內,用于測量量器內部溫度。
5.1.3組合式不銹鋼儲油罐2個,約200L每個,汽柴油分開,分別卸油到儲油槽。
5.1.4排油管、快速接頭、防爆耐油防腐膠管。
六、配置清單
序號 |
設備名稱 |
數量 |
數量單位 |
參數 |
1 |
BJL-DFZN -50L標準金屬量器 |
1 |
臺 |
二等 |
2 |
BJL-DFZN -50L標準金屬量器 |
1 |
臺 |
二等 |
3 |
手持?jǐn)?shù)顯溫度計 |
1 |
支 |
-30℃-+50℃ 精度:±0.2℃ |
4 |
組合式不銹鋼儲油罐 |
2套 |
套 |
約200L/套 |
5 |
排油管、快速接頭、防爆耐油防腐膠管 |
1 |
套 |
|
6 |
證書 |
1 |
套 |
河北省計量院的證書 |
