    全順V362燃油加油機檢定車方案
    發表于:2021-08-29 分類:加油機檢定裝置 瀏覽次數: 來源于:原創

        選用JX6533PA-M6江鈴全順客車底盤改裝成JX5036XJCZKA6檢測車,采用汽油燃料,該車型外觀大方,車內空間充裕,動力性能好,滿足第六階段排放標準,在市區內通行不受任何限制

    一、方案設計

      1、車輛選型

       選用JX6533PA-M6江鈴全順客車底盤改裝成JX5036XJCZKA6檢測車,該車型外觀大方,車內空間充裕,動力性能好,滿足第六階段排放標準,在市區內通行不受任何限制。

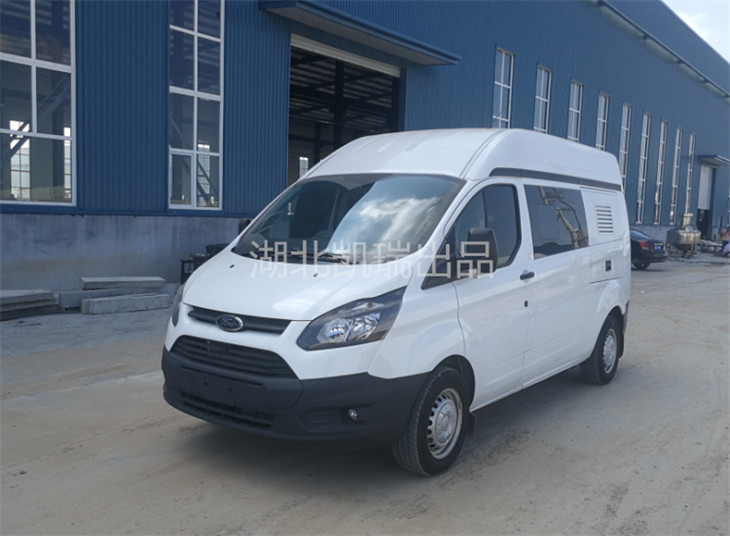

    V362燃油加油機檢定裝置1

    V362燃油加油機檢定裝置1

    2、內部設計:

       將乘務艙與后部檢定操作艙完全隔離,嚴禁油氣擴散到前艙,充分保證了前艙的乘坐和工作環境;為加速油氣的散發,在后艙車頂裝有大型手動天窗;后艙底板加裝花紋鋼板和設備緊固裝置,便于安裝設備和緊固設備。

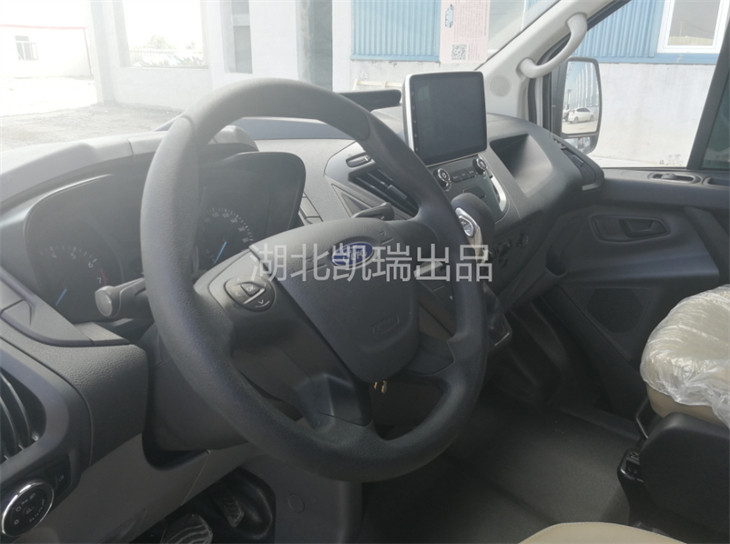

    全順燃油加油機檢定車駕駛艙2

    全順燃油加油機檢定車駕駛艙2

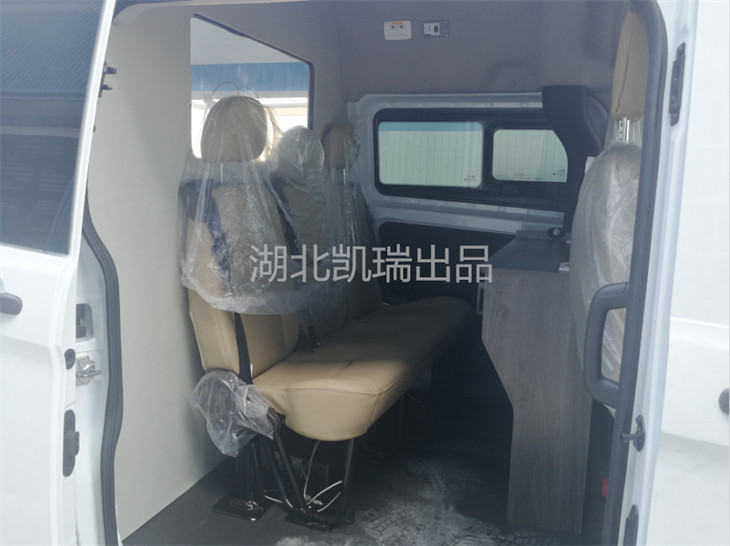

    燃油加油機檢定車工作區3

    燃油加油機檢定車工作區3

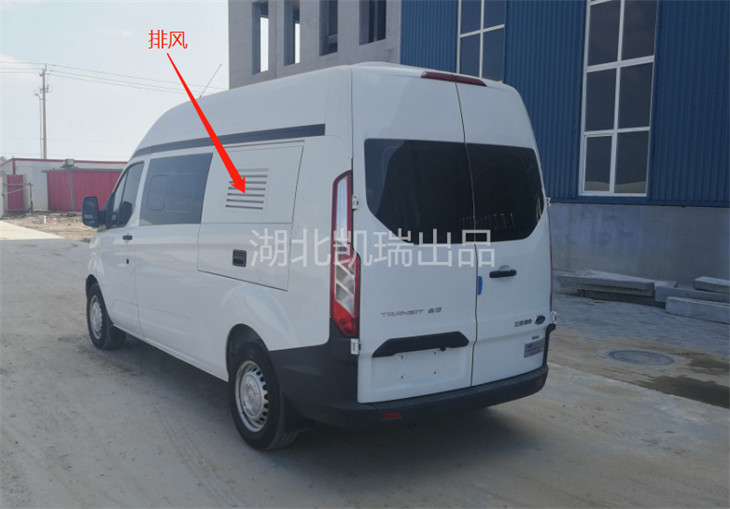

    全順燃油加油機檢定車側面圖4

    全順燃油加油機檢定車側面圖4



    3、檢測設備的配置:

       安裝50L、50L及約200L異形儲油箱(或移動式卸油箱)2個,汽油、柴油分開,可單獨卸油到儲油罐,用于加油機檢測;

    4、安全防護措施

       前艙和后艙完全隔離,防止油氣擴散到前艙;數字溫度計有國家防爆證書;車輛安裝有導電拖帶、防火帽等防護措施,保證了現場操作的安全性。

    二、技術指標

       裝置型式:燃油加油機檢定系統為機械式

       檢定對象:燃油加油機

       檢定介質:燃油加油機為汽、柴油

     2.1標準金屬量器組:

       2.1.1名稱:二等標準金屬量器

       2.1.2規格型號:BJL-DFZN-50L、50L

       2.1.3最大允許誤差±2.5×10-4(負4次方)

       2.1.4二等標準金屬量器的分度容積不得大于其標稱容量的5×10-5(負5次方)

       2.1.5二等標準金屬量器的主體材料應用 1Cr18Ni9Ti不銹鋼板制造;

       2.1.6金屬量器的外壁應光滑平整,以肉眼觀測,不得有凹凸現象;內壁應拋光處理,以保證金屬量器的液體殘留量最小。

       2.1.7用于檢測油品的金屬量器,為防止產生泡沫,要在進液口內裝有倒液管,倒液管的上端應略低于金屬量器的溢流罩,下端應位于圓筒體部分的下部。

       2.1.8為保證金屬量器注液時不存氣泡,排液時器壁的液體殘留量最小,上錐體的夾角和下錐體的夾角都應≤120°。

        2.1.9、符合車載安裝金屬量器要求,可以將罐體與車廂設計成一體結構。

    三、車輛參數(全順V362

       3.1車身尺寸(長×寬×高 mm):≤5341mm×2032mm×2455mm;

       3.2品牌:合資品牌,白色

       3.3產品名稱:江鈴全順牌JX5036XJCZKA6檢測車

       3.4載客人數:2-6人座

       3.5軸荷(kg1505/1795

       3.6輪胎規格215/65R16C

       3.7輪胎數:4(一個備胎)

       3.8軸距 (mm)3300

       3.9底盤型號:JX6533PA-M6

       3.10燃油種類:汽油

       3.11底盤依據標準:國6

       3.12發動機排量(L)及功率(Kw)2.0,149,渦輪增壓

       3.13發動機型號:ECOBOOST4G20B6L

       3.14發動機生產廠家:江鈴汽車股份有限公司

       3.15最高車速(Km/h)156;

       3.16車輛樣式:中軸中頂

       3.17變速箱樣式:自動擋;

    四、改裝內飾

      a、電器系統

       ()電源配置

         1、車用直流插座(點煙器)AE401-DC12V 12V點煙器插座,供設備用電2套;

         2、前空調繼電器,含繼電器插座1套;

         3、DVD\GPS總成RWX-1288DVD、GPS導航一體,帶倒車影像1套 。

       ()輔助設施:電器元件含保險、線纜等1套二、外觀系統

         1、外觀改裝根據客戶定制

         2、車窗玻璃紙、后廂車窗、深色玻璃紙1

      (三)車身改制

         1、中隔斷總成、帶固定窗1

         2、第二排左雙人、右單人座椅,三點式安全帶1

         3、折疊座椅帶扶手1

         4、后艙花紋鋼地板花紋鋼板材質1

         5、后艙上掀門 1

         6、后艙鋁塑板內飾鋁塑板材質1

         7、安全天窗 HDY/700A 不帶換氣扇1

         8、滅火器干粉式1.05KG 1

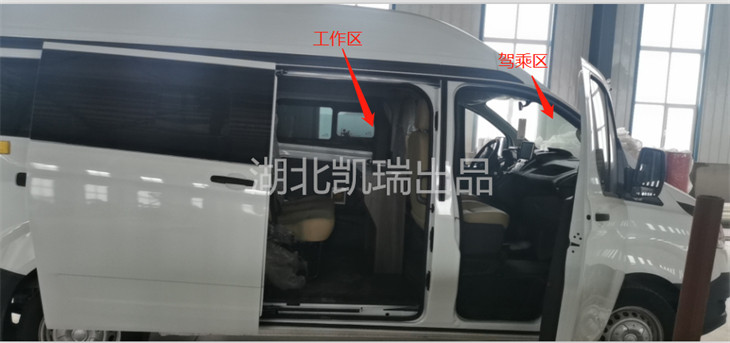

    全順燃油加油機檢定裝置側面圖5

    全順燃油加油機檢定裝置側面圖5

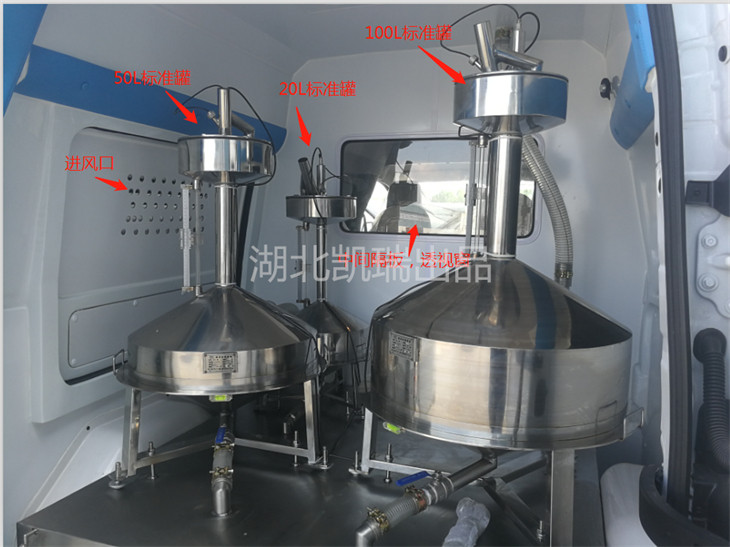

    全順燃油加油機檢定裝置計量罐布置圖6

    全順燃油加油機檢定裝置計量罐布置圖6

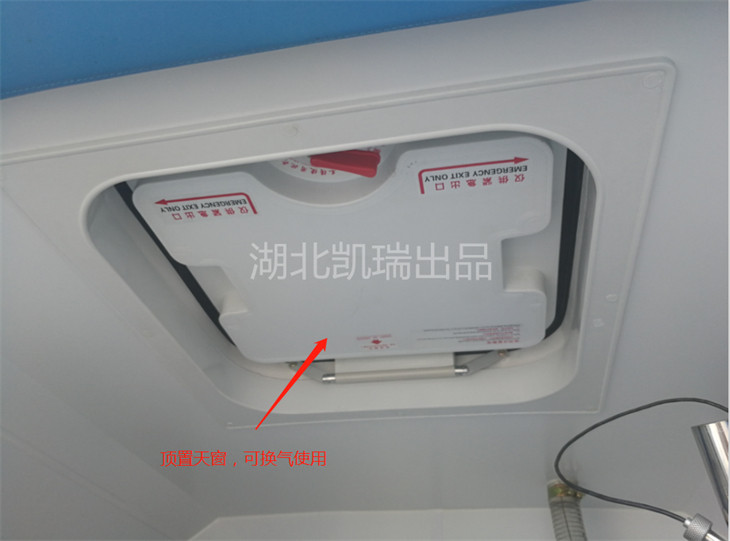

    全順燃油加油機檢定車安全出口7

    全順燃油加油機檢定車安全出口7

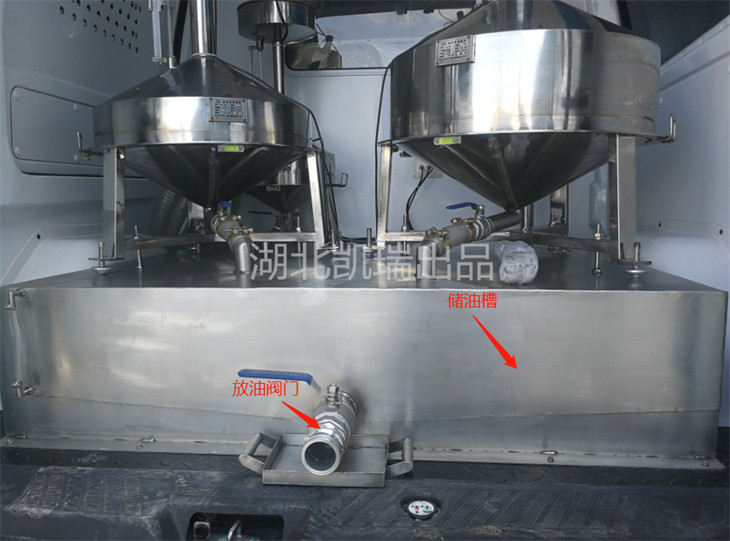

    燃油加油機檢定裝置儲油槽8

    燃油加油機檢定裝置儲油槽8



    五、主要部件的配置

       5.1 標準計量組,其中包括二等標準金屬量器、數字溫度計。標準量器和閥門材質為304)不銹鋼

       5.1.1標準量器:用于計量加油機在一定時間內加入油品的容積。每次檢定完畢,通過手閥將油品放入回油庫。

       5.1.2手持數顯溫度傳感器:傳感器放入罐體內,用于測量量器內部溫度。

       5.1.3組合式不銹鋼儲油罐2個,約200L每個,汽柴油分開,分別卸油到儲油槽。

       5.1.4排油管、快速接頭、防爆耐油防腐膠管。



    六、配置清單

    序號

    設備名稱

    數量

    數量單位

    參數

    1

    BJL-DFZN -50L標準金屬量器

    1

    二等

    2

    BJL-DFZN -50L標準金屬量器

    1

    二等

    3

    手持數顯溫度計

    1

    -30-+50

    精度:±0.2

    4

    組合式不銹鋼儲油罐

    2

    200L/

    5

    排油管、快速接頭、防爆耐油防腐膠管

    1



    6

    證書

    1

    河北省計量院的證書
