一、檢衡車定義
計量檢衡車又稱為檢衡車,砝碼檢衡車,由底盤,砝碼,砝碼架,起重機,車箱等組成;計量檢衡車徹底革命了人力搬運砝碼進行衡器檢測的方式,利用專用裝置實現砝碼的機械化搬運,利用液力方式來模擬砝碼進行靜態檢測,并可進行動態檢測車輛載重衡器的移動式檢測設備,該車在檢測作業中方便快捷,而且精度特別高,使得公路計量檢測變得更為輕松、高效,為收費站道口等部門的正常收費的高效工作提供必要保證.也進步提高了交通質量。
計量檢衡車是特種車輛,是技術監督部門的檢測地磅使用的執法裝備,可用于大型靜態衡器及高速公路動態衡器的現場檢定;具有高效快捷,精準度高等特點,為提高交通質量提供有力的技術支持!
二、計量檢衡車組成:
A、車體部分
1、整車型號: 公告開發中(-)
2、柴油發動機:東風康明斯發動機有限公司ISB210 40國四排放,功率≥155kW
3、顏色:工程黃(或玉白)

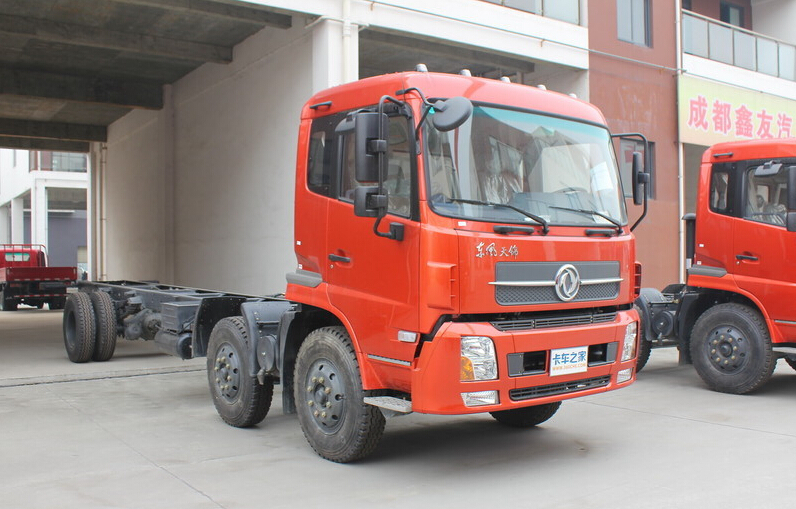

4、底盤:東風DFL1250BX5A
5、額定載質量:≥15000kg
6、驅動形式:6*2驅動
7、外形尺寸:11000×2500X3800,3650(mm)
8、配置倒車影像系統
9、安裝具有衛星定位功能的行駛記錄儀,6通道ABS(制動防抱死系統)ASR加速防滑控,整車貨箱設計承載30噸,配裝工具箱、備胎架。
10、冷啟動裝置: 帶尿素管路加熱系統、進氣電加熱,油水分離器電加熱;
B、車廂部分
1、砝碼架配置:每個1噸,圓型,砝碼架高度要達到砝碼高度的1/3,按砝碼生產企業技術提供尺
寸要求制作,保證砝碼放置平穩。
2、車廂與車頭為車輛出廠原裝同色漆質
3、車箱底部輔設≥4mm厚的防滑鋼
4、車廂橫梁、縱梁連接為鉚接結構
5、整體型副車架
6、配裝工具箱、備胎架
C、起重機部分
1、吊機后置,帶操作平臺;在車輛兩側操作,同時車上配置高位站臺可車上操作
2、折臂式HB120 E2,最大起重量≥6000kg,臂體為進口型材,一次成型六邊形,焊縫僅一條
3、回轉角度:≥380°
4、吊臂幅度≥8米
5、在吊臂伸展最長時,起重量≥1375 kg
6、吊機配置要求:
a.吊臂鋼板為進口700高強度鋼板
b.油泵為進口知名品牌
c.主要閥、鎖件及硬管、接頭為進口知名品牌
7、吊鉤及吊具(鐵鏈式)與所配砝碼起吊架必須匹配
8、起重機產地:意大利,符合歐標EN12999H1/B3,中等載荷10萬次工作循環;隨車起重機原裝進口;
9、提供免費培訓
10、配有高壓過濾器、服務提醒計時器、兩側控制位均配水平指示器
11、支腿:液壓式伸縮支腿。
起重機性能參數
380°回轉,齒輪齒條式,全液壓。
1、轉臺結構
變截面等應力箱型框架結構,采用高強度鋼全焊接。
2、液壓系統
采用齒輪泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作,液壓傳動機構設計合理;
3、控制
常規控制,通過安裝吊機左右兩側的操縱桿控制,起重機的全部動作和速度可通過定位手油門進行快慢控制。
4、回轉機構
齒輪齒條式,全液壓。
5、伸縮臂
伸縮臂采用抗扭曲設計,采用高強度結構鋼制造,由2組變幅和2節伸縮臂組成,臂的截面為六邊形,使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現,可以實現0-9.23米區間任意臂長長度。
6、安全裝置
液壓系統:液壓平衡閥、液壓溢流閥、液壓雙向鎖;
7、吊鉤
主鉤:30噸級拉力鉤
起重機參數
1、最大起重量 |
11250(理論值) |
|||||
2、最大起重力矩(T.M) |
11.9 |
|||||
3、工作壓力 |
310 |
|||||
4、液壓系統推薦流量(L/min) |
25 |
|||||
5、推薦油箱容積(L) |
100 |
|||||
6、回轉范圍(度) |
380 |
|||||
7、起重機自重 |
1415(不含支腿重量,支撐腿自重150kg) |
|||||
8、外觀尺寸(mm:B×H×S) |
2500×2455×820 |
|||||
9、起升性能參數 |
幅度 |
1 |
2.45 |
4.32 |
6.13 |
8 |
起重量 |
11250 |
4560 |
2606 |
1825 |
1375 |
D、砝碼部分
一、 砝碼參數
1、砝碼材質:鑄鐵
2、精度等級:M1
3、規格型號:1000kg/個
4、砝碼編號:01號~20號
二、砝碼數量
砝碼數量:12個
砝碼重量:1噸\個
總計重量:12噸

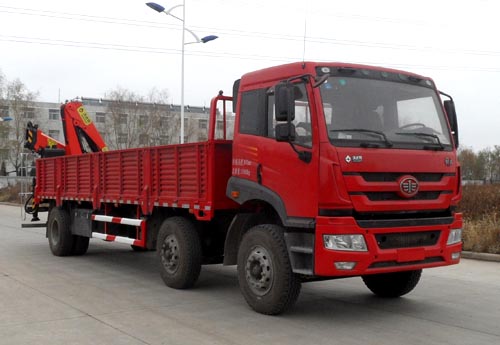

F、類似樣式
